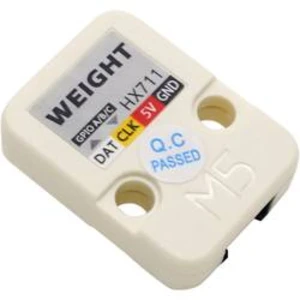

Rozhraní váhy z řady M5stack má integrovaný 24bitový A/D Chip HX711, který byl vyvinut speciálně pro elektronické váhy. Vstupní multiplexer vybere diferenciální vstup na kanál A nebo B pro nízkošumový zesilovač s programovatelným zesílením (PGA). Kanál A lze naprogramovat na zesílení 128 nebo 64, což odpovídá diferenciálnímu vstupnímu napětí ± 20 mV nebo ±40 mV, pokud je k analogovému napájecímu pinu AVDD připojen 5V zdroj. Kanál B má pevné zesílení 32. Pro interní registr není nutné programování. Všechny ovládací prvky jsou na HX711 připojeny pomocí kolíků. Připojte například na kanál A jeden tlakový senzor a použijte obrazovku M5Core pro zobrazení údajů o hmotnosti. Dva volitelné diferenciální vstupní kanály·Integrovaný aktivní nízkošumový PGA s volitelným zesílením 32, 64 a 128·Integrovaný síťový regulátor pro analogové snímače a napájení ADC·Integrovaný oscilátor, který nepotřebuje žádné externí komponenty s volitelným externím krystalem·On-Chip Power-On-Reset·Jednoduché digitální řízení a sériové rozhraní: řízení kolíkem, není nutné programování·Volitelná přenosová rychlost dat na výstupu 10 SPS nebo 80 SPS·Současné odmítnutí chybných paketů 50Hz a 60Hz napájení·Příkon proudu včetně integrovaného analogového síťového regulátoru: normální provoz< 1,5 mA, při výpadku proudu< 1 uA·Rozsah provozního napětí: 2,6 až 5,5 V·Provozní teplota: -40 až +85 °C·16pólové pouzdro SOP-16·Programovací platforma: Arduino, UIFlow (Block, Python)·Dva otvory kompatibilní s Lego 1x rozhraní váhy·1x kabel Grove
Historie cen
25. 10. 2021
5,11 €
