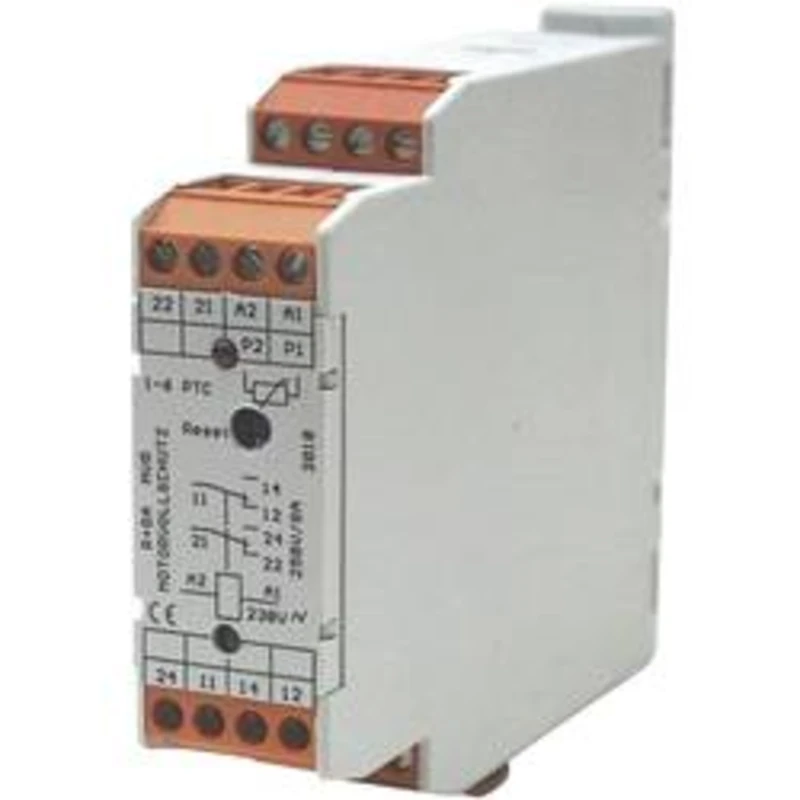

Termistorové relé Appoldt 3010, TM-W

Relé pracuje se všemi typy odporů PTC podle DIN 44081, pokud součet odporů za studena při zapojení nepřekročí 1500 Ω. Přístroj pracuje na principu klidového proudu (uzavřeného obvodu), tzn. monitorování měřeného obvodu při přerušení. Max. napětí snímače činí 7,6 V. Díky použitému transformátoru podle VDE 0551 je měřený obvod galvanicky oddělen od sítě. Při malém odporu snímače je výstupní relé přitažené. V případě, že je dosažena teplota požadovaná pro vypnutí (odpor snímače vzroste), výstupní relé odpadne. Hraniční hodnota přístroje činí cca 3 K s tolerancí cca ±8 °C. Hodnota odpadu (přepínání) činí -10 %. Pro senzory PTC podle DIN 44081·Monitorování přerušení drátů·Monitorování teploty

Historie cen

Výrobce

Appoldt
