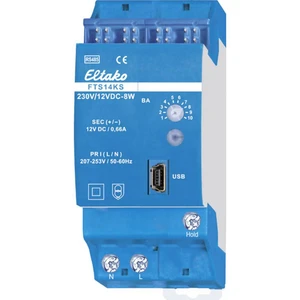

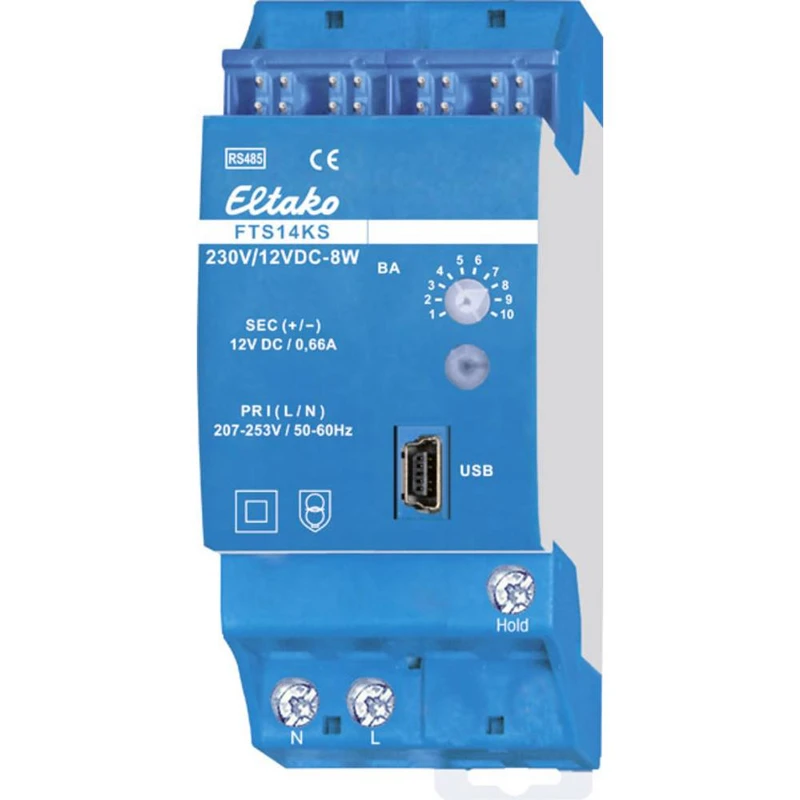

FTS14KS Eltako modul rozhrania klobúčikové tienidlo

Komunikačné rozhranie FTS14 pre zbernicu Eltako RS485 s integrovaným spínacím zdrojom 12V DC / 8W. Strata v pohotovostnom režime iba 0,6 wattu. Napájacie napätie 230V. Obsah dodávky obsahuje 2 zásuvné zakončovacie odpory s potlačou?, 1/2 TE, 3 prepojky 1 TE (vrátane 1 výmeny), 2 prepojky 1/2 TE (vrátane 1 výmeny) a montážny nástroj prepojky SMW14. Zbernica s krížovým vedením a napájací zdroj s prepojkou. Druhý dodaný zakončovací odpor musí byť pripojený k poslednému aktuátoru. Mini-USB na pripojenie PC na vytvorenie zoznamu zariadení, konfiguráciu akčných členov pomocou PC PC14 a na zálohovanie údajov. Legalizačný kód na stiahnutie PCT14 z domovskej stránky spoločnosti Eltako www.eltako.de je priložený k FTS14KS. Všetky brány FTS14EM a prípadne brány FGW14 sú pripojené k terminálu Hold, ak sú pripojené k PC pomocou zbernice RS232. Pomocou otočného prepínača prevádzkového režimu BA je možné podľa návodu na obsluhu nastaviť 10 rôznych prevádzkových režimov. Po nadviazaní spojenia pomocou nástroja PC-Tool PCT14 sa nižšie rozsvieti zelená LED dióda. Zelená LED bliká pri čítaní alebo zápise údajov. Zelená LED dióda zhasne, keď bolo odpojené pripojenie od PC-Tool PCT14. Pri zaťažení viac ako 50% menovitého výkonu 8 W je na ľavej strane potrebná polovičná vetracia medzera s rozperou DS14.Tento text bol preložený strojovo.
