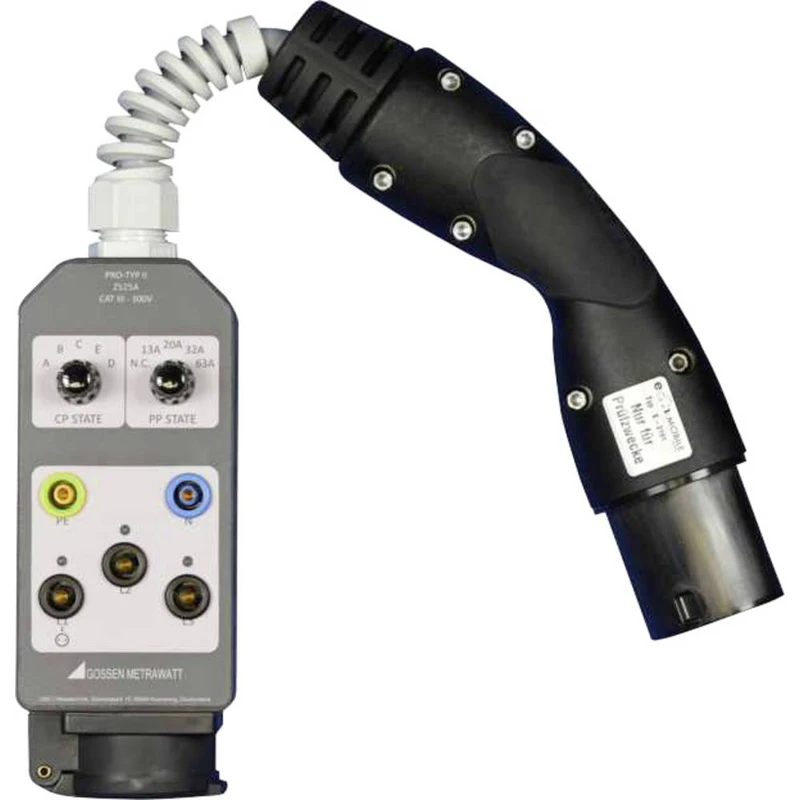

Gossen Metrawatt Z525A PRO-TYP II merací adaptér Testujte adaptér PRO-TYP II pre elektronické nabíjacie stanice 1 ks

1- a 3-fázový testovací adaptér so zástrčkou typu 2 na testovanie účinnosti ochranných opatrení na elektronických nabíjacích staniciach s Profitest Master, simuláciu fiktívne pripojených elektrických vozidiel a simuláciu aktuálnej nosnosti nabíjacích súprav v súlade s IEC 61851-1 Simulácia vozidla (CP) Stavy vozidiel A až E. sa nastavujú pomocou otočných spínačov Simulácia káblov (PP) Rôzne kódovania pre nabíjanie káblov s 13, 20, 32 a 63 A a tiež „bez kábla“ sa dajú simulovať pomocou otočných prepínačov. Simulácia chýb Simulácia skratu medzi CP a PE pomocou otočných prepínačov. Zobrazenie fázového napätia prostredníctvom LED v závislosti od Nabíjacie stanice E môžu byť aktívne v jednej alebo troch fázach. Kontrola nabíjacích staníc pomocou trvalo pripojeného nabíjacieho kábla pomocou rozšíreného testovacieho kolíka CP Pre simuláciu vozidla (CP): Stavy A, B, C, D a E možno simulovať v súlade s normou IEC 61851. Rôzne stavy vozidla sa nastavujú pomocou otočného spínača.Stav A - vozidlo nie je pripojené Stav B - vozidlo pripojené, ale nie je pripravené na nabíjanie Stav C - vozidlo pripojené a pripravené na nabíjanie, nevyžaduje sa vetranie nakladacieho priestoru Stav D - vozidlo je pripojené a pripravené na nabíjanie, vyžaduje sa vetranie nakladacieho priestoru Stav E - chyba : Skrat CP-PE prostredníctvom internej diódy Na simuláciu káblov (PP): Je možné simulovať rôzne kódovania pre nabíjanie káblov s 13, 20, 32 a 63 A. Je tiež možné simulovať stav „bez kábla“.Rôzne nabíjacie káble sa simulujú prepínaním rôznych odporov medzi PP a PE pomocou otočného spínača. Podľa IEC 61851 sú možné nasledujúce hodnoty: Žiadny kábel - 0 Ω 13 A kábel - 1,5 kΩ 20 A kábel - 680 Ω 32 A kábel - 220 Ω 63 A kábel - 100 ΩTento text bol preložený strojovo.
