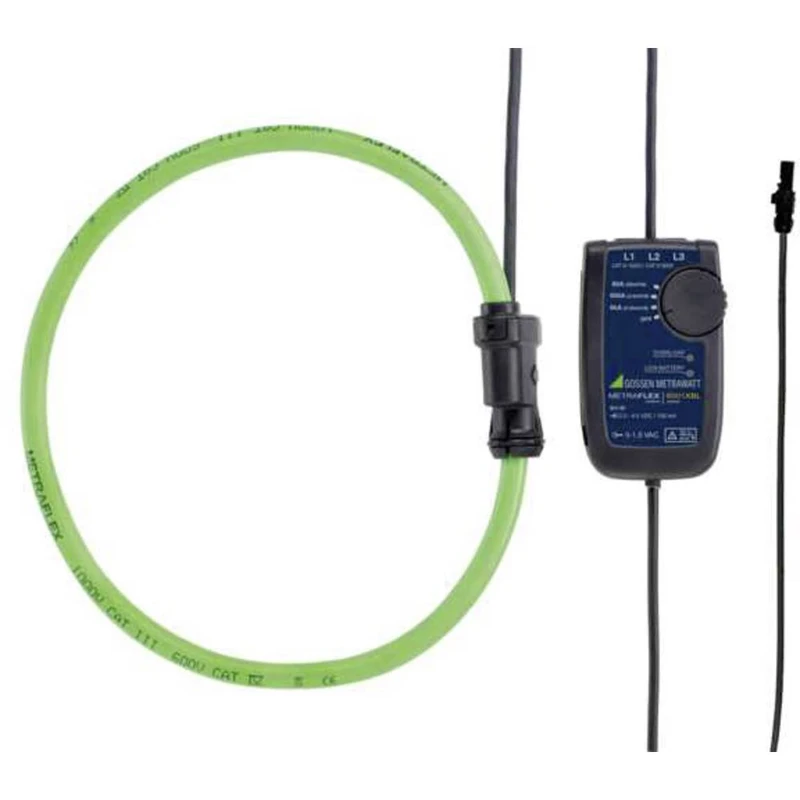

Gossen Metrawatt METRAFLEX 6001 XBL adaptér prúdových klieští Rozsah merania A / AC (rozsah): 0.32 - 6000 A flexibilné

METRAFLEX sú snímače striedavého prúdu na základe Rogowského princípu. Môžu sa použiť na meranie striedavých prúdov až do 3000 A ich pripojením k vhodnému meraciemu zariadeniu (záznamník údajov, sieťový analyzátor atď.).Môžu byť umiestnené okolo jedného alebo viacerých vodičov akejkoľvek konštrukcie (izolované káble, potrubia, prípojnice).Pre autonómnu prevádzku meracieho zosilňovača je napájaný z interných batérií.Hlavné body produktuŠiroký rozsah aplikácií, 3 meracie rozsahy a veľká šírka pásma 10 Hz ... 20 kHz pre harmonickú analýzuPresné meranie aj pri nízkych prúdoch vďaka veľkému dynamickému rozsahu a vysokej citlivosti snímačaNízky pozičný vplyv vodiča a minimálny vplyv vonkajšieho poľaJednoduché použitie v stiesnených priestoroch vďaka malému prierezu senzora 9,9 mm a tenká koncovka 13,6 mm - dĺžka slučky 610 mmBezpečnú manipuláciu aj s ochrannými rukavicami, otvorením senzora a nastavením meracieho rozsahu jednou rukouMimoriadne dlhá výdrž batérie až 2 000 hodínPripojovací kábel je súčasťou baleniaPrúdový senzor s krytím IP65, merací zosilňovač s IP40Vysoká bezpečnosť pre používateľa, kategória merania 1000V CAT III, 600V CAT IV a neobmedzená kapacita preťaženiaVaše výhodyFlexibilná meracia hlava umožňuje meranie prúdu aj na ťažko dostupných miestach. Senzory môžu byť umiestnené okolo jedného alebo viacerých vodičov akejkoľvek konštrukcie (izolované káble, prípojnice, potrubia). Pre autonómnu prevádzku meracieho zosilňovača je napájaný z interných batérií.V zariadeniach MAVOWATT 230/240 a MAVOWATT 270 / 270-400 sú senzory dodávané priamo zo sieťového analyzátora. S inými sieťovými analyzátormi môžu byť senzory ovládané pomocou externého zdroja napájania pre dlhodobé merania.Technické vlastnostiŠiroký rozsah aplikácií, 3 meracie rozsahy a veľká šírka pásma 10 Hz ... 10 kHz pre harmonickú analýzuPresné meranie aj pri nízkych prúdoch vďaka veľkému dynamickému rozsahu a vysokej citlivosti snímačaNízky pozičný vplyv vodiča a minimálny vplyv vonkajšieho poľaĽahké použitie v stiesnených priestoroch vďaka malému prierezu snímača 9,9 mm a tenkému koncovému krytu 13,6 mmBezpečnú manipuláciu aj s ochrannými rukavicami, otvorením senzora a nastavením meracieho rozsahu jednou rukouMimoriadne dlhá výdrž batérie až 2 000 hodínExterné napájanie pre dlhodobé meranie pomocou voliteľného sieťového napájania, viď kap. zariadeniePrúdový senzor s krytím IP65, merací zosilňovač s IP40Vysoká bezpečnosť pre používateľa, kategória merania 1000 V @ CATIII, 600 V @ CATIV a neobmedzená kapacita preťaženiaŠpecifikácia funkcie Výstupný signál (AC) 50 mV / A 5 mV / A 0,5 mV / A Zvyškový prúd / šum 8 mV eff. 2 mV eff. 2 mV eff. Neistota merania (45 ... 65 Hz) ± 1% ± 0,1 A ± 1% ± 0,1 A ± 1% ± 1 A Neobmedzená kapacita preťaženia Linearita ± 0,2% z nameranej hodnoty Šírka pásma 10 Hz až 10 kHz (-1 dB) Chyba fázového uhla menšia ako ± 1 ° (45 ... 65 Hz) Tento text bol preložený strojovo.

História ceny

Výrobca

Gossen Metrawatt
