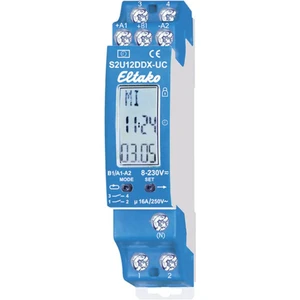

Eltako S2U12DDX-UC časovač na DIN lištu 230 V

2-kanálový časovač. 1 + 1 NO kontaktný potenciál voľný 16A / 250V AC. S funkciou astro. Strata v pohotovostnom režime iba 0,03-0,4 wattu. Od 26. týždňa výroby s osvetlením displeja. Zariadenie namontované na koľajnici pre montáž na lištu DIN-EN 60715 TH35. 1 modul = 18 mm široký, 58 mm hlboký. S patentovanou technológiou Eltako Duplex (DX) sa môžu normálne beznapäťové kontakty stále prepínať pri prechode nulou pri prepínaní 230V AC 50Hz, a tak drasticky znížiť opotrebenie. Za týmto účelom jednoducho pripojte vodič N na svorku (N) a L na 1 (L) a / alebo 3 (L). To má za následok ďalšiu stratu v pohotovostnom režime iba 0,1 wattu. Vďaka použitiu bistabilných relé nedochádza v dôsledku toho k strate napájania cievky a k ohrevu, dokonca ani pri zapnutí. Kanálom je voľne pridelených až 60 pamäťových miest časového spínača. S dátumom a automatickým prepínaním letného / zimného času. Rezerva chodu bez batérie cca 7 dní. Každému pamäťovému miestu je možné priradiť buď funkciu astro (automatické prepínanie po východe alebo západe slnka), čas zapnutia a vypnutia alebo čas prepínania impulzov (pri ktorých sa spustí impulz 2 sekundy). Čas zapnutia alebo vypnutia Astro je možné posunúť o ± 2 hodiny. Ďalej je možné zadať časový rozdiel do ± 2 hodín ovplyvnený slnovratom. S riadiacim vstupom (+ A1) pre centrálne riadenie ZAPNUTÉ alebo VYPNUTÉ s prioritou. Napájacie napätie a riadiace napätie pre centrálne riadenie 8..230V UC. Časový spínač sa nastavuje pomocou tlačidiel MODE a SET a je možné ho uzamknúť. Osvetlenie displeja sa zapne stlačením MODE alebo SET. 20 sekúnd po poslednom stlačení MODE alebo SET program automaticky prejde späť na normálne zobrazenie a osvetlenie displeja je vypnuté. Nastavenie jazyka: Zakaždým, keď je pripojené napájacie napätie, je možné jazyk zvoliť pomocou SET do 10 sekúnd a potvrdiť pomocou MODE. D = nemčina, GB = angličtina, F = francúzština, IT = taliančina a ES = španielčina. Potom sa zobrazí normálne zobrazenie: deň v týždni, čas, deň a mesiac. Rýchly beh: S nasledujúcimi nastaveniami sa čísla pri dlhšom stlačení klávesu Enter rýchlo zvýšia. Uvoľnenie a ďalšie stlačenie zmení smer. Nastaviť čas: Stlačte MODE a potom na PRG (program) vyhľadajte funkciu CLOCK pomocou SET a zvoľte pomocou MODE. Na S vyberte hodinu tlačidlom SET a potvrďte tlačidlom MODE. Rovnakým spôsobom postupujte aj pri minúte M. Nastaviť dátum: Stlačte MODE a potom na PRG pomocou SET vyhľadajte funkciu DAT a vyberte pomocou MODE. Pre J zvoľte rok tlačidlom SET a potvrďte tlačidlom MODE. Rovnakým spôsobom postupujte pri M pre mesiac a T pre deň. Ako posledné nastavenie v poradí bliká MO (všedný deň). Toto je možné nastaviť pomocou SET a potvrdiť pomocou MODE. Nastavte miesto (ak je požadovaná funkcia astro): Na konci návodu na obsluhu nájdete zoznam nemeckých miest. Stlačte MODE a potom na PRG pomocou SET vyhľadajte funkciu POS a vyberte pomocou MODE. Pre BRT vyberte zemepisnú šírku pomocou SET a potvrďte pomocou MODE. Tiež zvoľte zemepisnú dĺžku pre LAE a stlačte MODE. Teraz zvoľte časové pásmo o GMT tlačidlom SET a potvrďte tlačidlom MODE. Na želanie je teraz možné zadať časový posun až do ± 2 hodín pre oba kanály pre ZSW (zimný slnovrat) a SSW (letný slnovrat). Ručné zapnutie alebo vypnutie s prioritou: Stlačte MODE a potom vyhľadajte funkciu INT pomocou SET na PRG a vyberte pomocou MODE. Pre KNL zvoľte kanál 1 alebo 2 pomocou SET a potvrďte pomocou MODE. Pomocou SET môžete teraz prepínať medzi AUT (automatické), ON alebo OFF. Po potvrdení pomocou MODE sa v prípade potreby zmení spínacia poloha vybraného kanálu. Ak sa má stav spínania automaticky zmeniť, keď je aktívny časový program, musí sa potom opäť zvoliť AUT (automatický). Ak pri jednom z potvrdení stlačíte MODE na viac ako 2 sekundy, zmena sa uloží a zobrazí sa normálne zobrazenie. Prepínanie letného / zimného času: Stlačte MODE a potom na PRG pomocou SET vyhľadajte funkciu SWZ a vyberte pomocou MODE. Teraz môžete prepínať medzi ON a OFF pomocou SET a potvrdiť pomocou MODE. Ak bolo zvolené ZAPNUTÉ, prepnutie sa uskutoční automaticky. Centrálne riadenie ZAPNUTÉ alebo VYPNUTÉ s prioritou v automatickom režime (AUT): Stlačte MODE a potom na PRG (program) vyhľadajte funkciu ZEA pomocou SET a zvoľte pomocou MODE. Teraz môžete prepínať medzi ZE a ZA pomocou SET a potvrdiť pomocou MODE. Zapnutie / vypnutie náhodného režimu: Stlačte MODE a potom vyhľadajte funkciu ZUF pomocou PRG pomocou SET a zvoľte pomocou MODE. Nastavte na ON (ZUF +) alebo OFF (ZUF) pomocou SET a potvrďte pomocou MODE. Keď je zapnutý náhodný režim, všetky spínacie časy všetkých kanálov sa náhodne posunú až o 15 minút. Časy zapnutia na skoršie a časy vypnutia na neskoršie. Zadajte programy časových spínačov: podľa návodu na obsluhu. Zapnutie blokovania kláves: stlačte krátko MODE a SET spolu a zamknite SET na LCK. To je označené šípkou vedľa symbolu zámku. Vypnutie blokovania klávesov: Stlačte na 2 sekundy súčasne MODE a SET a odomknite pomocou SET na UNL.Tento text bol preložený strojo
