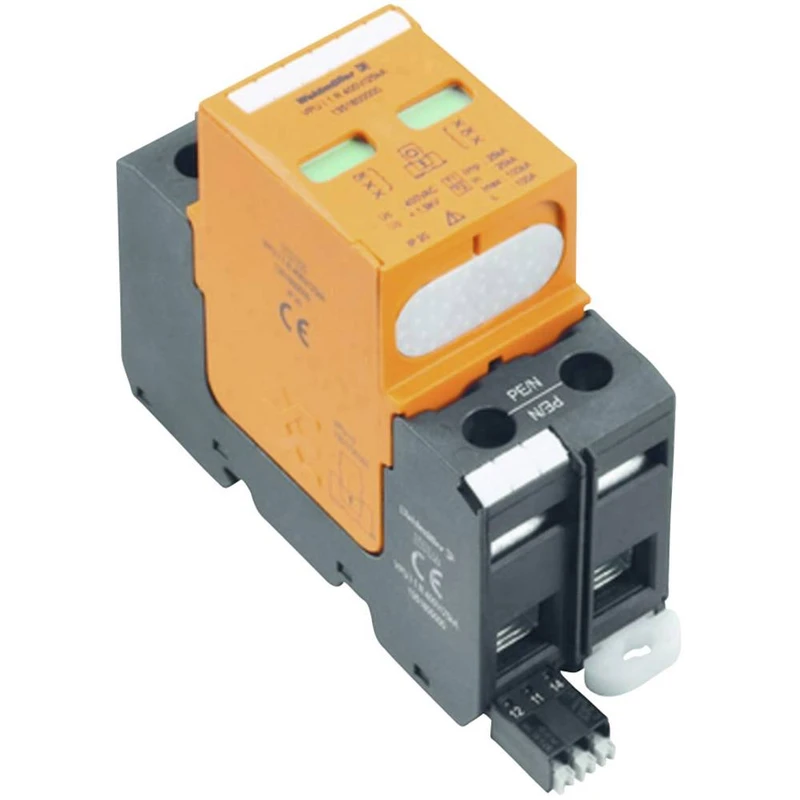

Weidmüller 1351800000 VPU I 1 R 400V/25KA zvodič prepätia 25 kA 1 ks

Jednopólový zvodič blesku podľa požiadaviek triedy I podľa IEC 61643-11, EN61643-11: 2013, zvodič vyrobený z materiálu V0 slúži ako vyrovnanie potenciálov blesku pri prechode z 0 na 1 (podľa IEC 1312-1) a používa sa v aplikáciách podľa IEC 61643- 12 použitých. V kombinácii niekoľkých sa prepäťová ochrana používa v typoch sietí TN, TT a IT. Použitím nefunkčnej iskrovej medzery v kombinácii s vysoko výkonným varistorom sú splnené požiadavky na overiteľnosť zariadení na ochranu proti prepätiu triedy I podľa smernice VDEW. Zvodič je inštalovaný v blízkosti napájaného systému, ktorý má byť chránený, v štandardnom inštalačnom / rozdeľovacom puzdre. VPU I 1 R 400V / 25kA je pripojený k uzemňovaciemu systému v kombinácii troch alebo štyroch identických zvodičov medzi vonkajšími vodičmi (L1, L2, L3 a / alebo neutrálnym vodičom). Tu sú tiež uvedené obvody 3 + 1 a 3 + 0/4 + 0. S tepelným separačným zariadením varistora. Ak už ochrana neexistuje, farba displeja sa zmení zo zelenej na červenú. Okrem toho je funkčný stav indikovaný bezpotenciálovým signalizačným kontaktom (prepínací kontakt).Tento text bol preložený strojovo.
