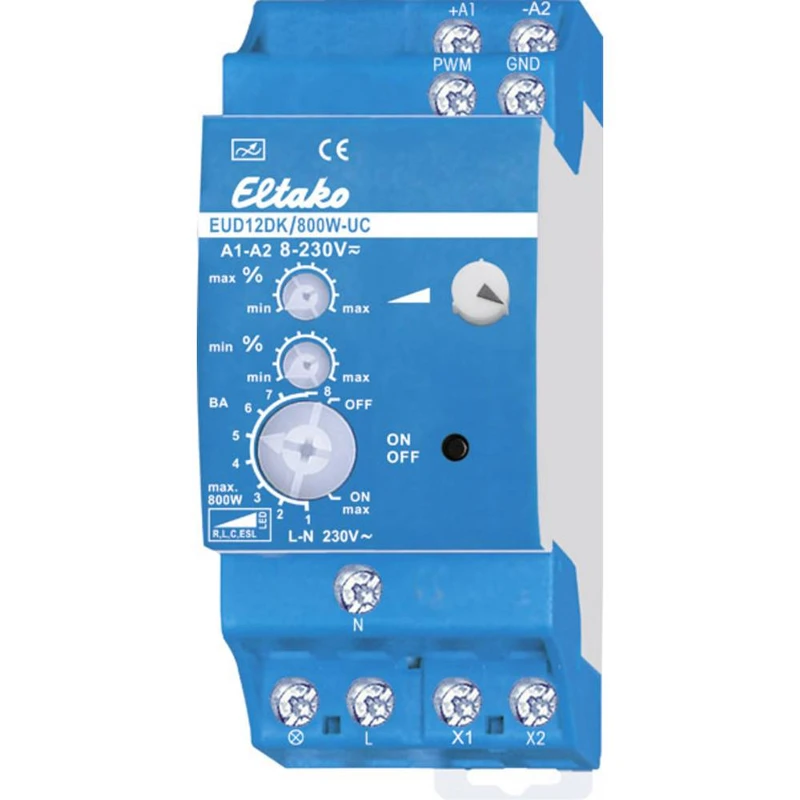

Eltako 21100810 stmievač na DIN lištu

Univerzálny stmievač s otočným gombíkom, Power MOSFET do 800W. Automatická detekcia žiarovky. Strata v pohotovostnom režime iba 0,2 wattu. Nastaviteľný minimálny a maximálny jas. Zariadenie namontované na koľajnici pre montáž na lištu DIN-EN 60715 TH35. 2 moduly = šírka 36 mm, hĺbka 58 mm. Univerzálny stmievací spínač pre žiarovky do 800 W, v závislosti na podmienkach vetrania, stmievateľné úsporné žiarovky ESL a stmievateľné 230 V LED žiarovky tiež v závislosti na elektronike žiarovky. Až 3 600 W s posilňovačmi výkonu LUD12 na pripojeniach X1 a X2. Zapnutie prechodu nulou pomocou funkcie mäkkého zapnutia a vypnutia na ochranu žiarovky. Univerzálne riadiace napätie 8..230V UC, galvanicky oddelené od napájacieho a spínacieho napätia 230V. Nie je potrebné minimálne zaťaženie. PWM riadenie s 10-24V DC na pripojeniach PWM a GND. Nastavená úroveň jasu sa uloží, keď je prístroj vypnutý (pamäť). V prípade výpadku prúdu sa poloha spínača a úroveň jasu uložia a môžu sa zapnúť, keď sa vráti napájacie napätie. Automatická elektronická ochrana proti preťaženiu a vypnutie pri nadmernej teplote. Maximálny jas (úplne stlmený) je možné nastaviť pomocou horného% otočného prepínača. Minimálny jas (úplne stlmený) je možné nastaviť pomocou stredného% otočného prepínača. Dolný otočný prepínač nastavuje prevádzkový režim: ON: Trvale zapnuté s maximálnym jasom. Pozícia 1 je poloha AUTO a umožňuje stlmenie všetkých typov žiaroviek. Zapínanie a vypínanie tlačidlom na prístroji a / alebo tlačidlom + A1 / -A2. Stmievanie pomocou otočného gombíka. Poz. 2 je pohodlná poloha pre LED žiarovky, ktoré nie je možné z dôvodu konštrukcie dostatočne stlmiť na AUTO (zadná hrana), a preto je nutné ich nútiť k zadnej hrane. Zapínanie a vypínanie tlačidlom na prístroji a / alebo tlačidlom + A1 / -A2. Stmievanie pomocou otočného gombíka. Pozícia 3 je pohodlná poloha pre energeticky úsporné žiarovky, ktoré je potrebné z dôvodu svojej konštrukcie zapínať so zvýšeným napätím, aby bolo možné ich znovu bezpečne zapnúť po stlmení. Zapínanie a vypínanie tlačidlom na prístroji a / alebo tlačidlom + A1 / -A2. Stmievanie pomocou otočného gombíka. Pozícia 4 je poloha AUTO a umožňuje stlmenie všetkých typov žiaroviek. Zapínanie a vypínanie vypínačom na + A1 / -A2. Stmievanie pomocou otočného gombíka. Pozícia 5 je pohodlná poloha pre LED žiarovky, ktorú nie je možné z dôvodu konštrukcie dostatočne stlmiť na AUTO (zadná hrana), a preto musí byť nútená k prednej hrane. Zapínanie a vypínanie vypínačom na + A1 / -A2. Stmievanie pomocou otočného gombíka. Položka 6 je pohodlná poloha pre energeticky úsporné žiarovky, ktoré musia byť kvôli svojej konštrukcii zapnuté so zvýšeným napätím, aby ich bolo možné opäť bezpečne zapnúť po stlmení. Zapínanie a vypínanie vypínačom na + A1 / -A2. Stmievanie pomocou otočného gombíka. Pozícia 7 je poloha AUTO a umožňuje stlmenie všetkých typov žiaroviek. Zapínanie a vypínanie a stmievanie pomocou ovládania PWM. Pozícia 8 je pohodlná poloha pre LED žiarovky, ktorú nie je možné z dôvodu konštrukcie dostatočne stlmiť na AUTO (zadná hrana), a preto musí byť nútená k zadnej hrane. Zapínanie a vypínanie a stmievanie pomocou ovládania PWM. VYPNUTÉ: trvale vypnuté. Po zapnutí svetla sa rozsvieti LED dióda pod horným otočným spínačom.Tento text bol preložený strojovo.
