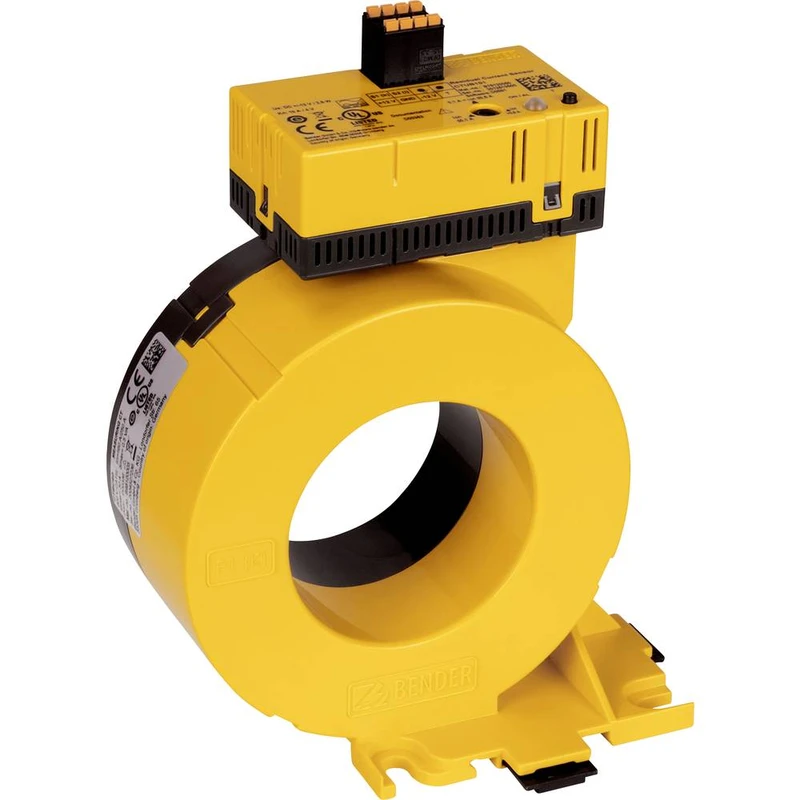

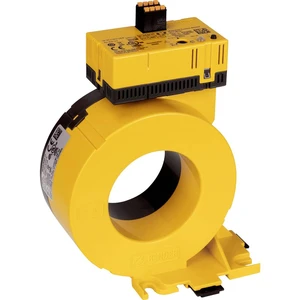

Bender CTUB101-CTBC60 merací prúdový transformátor Primárny prúd 250 A Ø priechodky vodiče:60 mm 1 ks

Transformátory meracieho prúdu série CTUB100 sú kombináciami jadier transformátora meracieho prúdu CTBC ... a elektronických modulov CTUB10 ..., ktoré kombinujú striedavé a jednosmerné prúdy.previesť vyhodnotiteľný merací signál. Merací signál je možné vyhodnotiť pomocou prístrojov zo série RCMA420 / 423, RCMS460 / 490 alebo EDS440 / EDS441LAB.Pripojenie od transformátorov meracieho prúdu k príslušným prístrojom sa vykonáva pomocou 2- alebo 6-žilového kábla. Môžu byť použité v systémoch DC, AC a 3 (N) ACstať sa.Transformátory meracieho prúdu CTUB101-CTBCxx sú určené na pripojenie k prístrojom rady RCMA420 / 423 a sú pripojené priamo k vyhodnocovaciemu prístroju pomocou 6-žilového káblanapájané napájacím napätím DC ± 12 V. Transformátory meracieho prúdu CTUB102-CTBCxx sú určené na pripojenie k RCMS460 / 490. Ak sú meracie transformátory prúdu CTUB102-CTBCxx pripojené k systému RCMS460 / 490, je pre transformátory meracieho prúdu potrebný napájací zdroj 24 V DC, ktorý je k dispozícii ako príslušenstvo.Transformátory meracieho prúdu CTUB104-CTBCxx sú určené na pripojenie k EDS440 alebo EDS441LAB. Ak sú transformátory meracieho prúdu CTUB104-CTBCxx pripojené k takýmto aAk je pripojený vyhľadávač porúch izolácie, je pre transformátor meracieho prúdu potrebný napájací zdroj 24 V ss, ktorý je k dispozícii ako príslušenstvo.Žily meracích prúdových transformátorov série CTBC20P… 210P majú integrované magnetické tienenie a sú vhodné pre aplikácie s vysokým zaťažením alebo nárazovými prúdmi.Tento text bol preložený strojovo.
